一、引言
在現代制造業中，電鍍工藝、電鑄工藝和蝕刻工藝是三種核心技術，分別對應表面處理、精密復制和材料去除三大領域。盡管三者均基于電化學或化學原理，但其工藝目標、應用場景和操作流程差異顯著。本文通過對比三者原理、流程及典型應用，解析其技術特性與互補關系。
二、工藝原理的核心差異
電鍍工藝與電鑄工藝的共性及區分
電鍍工藝和電鑄工藝均依賴金屬離子的電解沉積原理（陽極溶解→陰極沉積），但核心目標截然不同：
電鍍工藝側重于在基材表面形成微米級薄層（通常5-50μm），以提升防護性（如鍍鋅防銹）或裝飾性（如鍍金首飾）。其鍍層需與基體緊密結合，且無需脫模。
電鑄工藝旨在通過毫米級沉積（0.02-1.5mm）制造獨立金屬制品，例如標牌、精密模具或金包銀首飾。工藝完成后需將沉積層與原模分離，形成自支撐結構。
蝕刻工藝的減材本質
蝕刻工藝通過化學腐蝕或物理沖擊去除材料，屬于減材制造。例如濕法蝕刻使用強酸選擇性溶解未受保護的金屬區域，形成微孔或圖案，廣泛用于PCB電路和半導體晶圓加工。其核心在于掩膜設計與腐蝕深度控制，與電鍍、電鑄的增材特性形成互補。
三、工藝流程的詳細對比
電鍍工藝的標準化流程
電鍍工藝分為三個階段：
前處理：基體清洗（除油、酸洗）→活化表面增強附著力；
電鍍沉積：調整電流密度（通常1-10 A/dm2）和時間，沉積目標金屬（如鍍鎳、鍍金）；
后處理：拋光或鈍化處理以提高耐磨性。
典型案例：電鍍金首飾通過電金水在銀坯表面沉積納米級金層，成本低但易脫色；電鍍硬鉻則用于機械零件表面強化。
電鑄工藝的復雜性與精度控制
電鑄工藝涉及更多定制化步驟：
原模制備：采用導電材料（如石墨）或非導電材料涂覆導電層；
電鑄沉積：采用低電流密度（0.5-5 A/dm2）以降低內應力，沉積時間可達數十小時；
脫模與精加工：機械分離沉積層并填充樹脂加固，形成立體標牌或精密噴嘴。
技術優勢：電鑄可復刻原模的微米級細節，如唱片壓模的螺旋紋路或醫療器械的復雜腔體。
蝕刻工藝的精細化操作
蝕刻工藝需嚴格控制環境與參數：

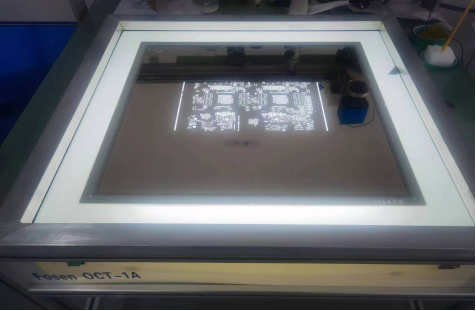

掩膜制備：通過光刻技術在金屬表面形成耐腐蝕圖案；
化學腐蝕：使用鹽酸、硝酸等蝕刻液溶解未保護區域（深度0.05-0.5mm）；
去膜與清洗：去除殘留掩膜并檢查邊緣銳度。
應用創新：干法蝕刻（如等離子體刻蝕）在半導體領域實現納米級精度，避免濕法工藝的橫向鉆蝕問題。
四、典型應用場景分析
電鍍工藝的廣泛適用性
裝飾領域：首飾鍍金、衛浴五金鍍鉻；
工業防護：汽車零部件鍍鋅、電子接插件鍍鎳。
電鑄工藝的不可替代性
精密模具：光學透鏡模仁、微流控芯片母模；
三維結構件：電鑄標牌（厚度0.1-1mm）、航空航天輕量化零件。
蝕刻工藝的高精度需求
電子產業：PCB電路板微孔蝕刻、柔性電路加工；
醫療器械：手術器械標識、血管支架鏤空結構。
五、技術挑戰與工藝優化
電鍍工藝的環保升級
傳統電鍍工藝面臨六價鉻污染問題，綠色替代技術如三價鉻電鍍和脈沖電鍍逐漸普及，兼顧性能與環保。
電鑄工藝的缺陷控制
電鑄層易因內應力導致翹曲，需優化電解液配方（如添加糖精鈉作為應力消除劑）并采用脈沖電流改善沉積均勻性。
蝕刻工藝的精度極限突破
在半導體領域，原子層刻蝕（ALE）技術通過循環反應實現亞納米級去除，支撐5nm以下芯片制程。
電鍍工藝、電鑄工藝和蝕刻工藝分別代表了表面工程、精密成形和微納加工的技術前沿。三者在原理上的差異催生了互補性應用：電鍍提升基材功能，電鑄復刻復雜結構，蝕刻實現精密去除。隨著制造業向高精度、綠色化發展，三者的工藝融合（如電鑄+蝕刻復合加工）將進一步拓展其在高端制造中的潛力。
