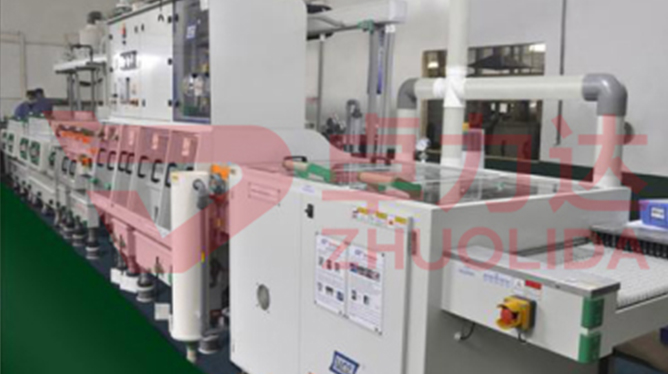

一、深度蝕刻工藝概述
1. **定義**
- 深度蝕刻工藝是一種在材料表面去除一定深度的材料，以形成特定圖案或結構的加工技術。它廣泛應用于微電子、微機電系統（MEMS）、半導體制造、光學元件加工等領域。例如，在半導體芯片制造中，深度蝕刻可以用來刻蝕出晶體管的溝道、隔離結構等，而在光學領域，可用于制造光波導等復雜的光學結構。
2. **重要性**
- 深度蝕刻是現代微納加工技術的核心工藝之一。它能夠實現高精度、高深寬比的結構加工，對于提高器件的性能、集成度和功能至關重要。例如，在MEMS傳感器中，通過深度蝕刻可以制造出微懸臂梁、微齒輪等復雜機械結構，這些結構的精度和質量直接影響傳感器的靈敏度和可靠性。
3. **主要應用領域**
- **微電子領域**：用于制造集成電路中的晶體管、電阻、電容等元件的結構。例如，通過深度蝕刻硅片，形成晶體管的源極、漏極和溝道區域，實現電流的控制和放大。
- **MEMS領域**：制造各種微型機械部件，如壓力傳感器中的彈性膜片、加速度傳感器中的質量塊和彈簧結構。這些部件的尺寸通常在微米甚至納米級別，深度蝕刻能夠精確地加工出這些復雜的三維結構。
- **光學領域**：用于制作光波導、光柵、微透鏡等光學元件。例如，通過深度蝕刻在玻璃或硅基底上形成光波導的通道，實現光信號的傳輸和處理。
二、深度蝕刻工藝的類型**
1. **濕法蝕刻**
- **原理**：利用化學溶液與材料發生化學反應，使材料溶解去除。例如，氫氟酸（HF）溶液可以用于蝕刻二氧化硅（SiO?）。當氫氟酸與二氧化硅接觸時，會發生化學反應，生成可溶性的氟化物，從而實現二氧化硅的去除。
- **特點**
- **各向同性蝕刻**：蝕刻速率在各個方向上相同，形成的結構通常是圓滑的，難以實現高深寬比的結構。例如，用氫氟酸蝕刻二氧化硅時，蝕刻區域會向四周均勻擴散，導致蝕刻后的結構邊緣不規則。
- **優點**：蝕刻速率較快，適用于大面積的蝕刻。例如，在蝕刻大面積的二氧化硅保護層時，濕法蝕刻可以在相對較短的時間內完成。
- **缺點**：難以控制蝕刻深度和形狀精度，容易出現過蝕刻現象。過蝕刻會導致蝕刻區域比預期更深或更寬，影響器件的性能。
- **應用實例**：在半導體制造中，濕法蝕刻常用于去除光刻膠層后的二氧化硅或硅的初步蝕刻，為后續的精細加工做準備。
2. **干法蝕刻**
- **原理**：利用等離子體、離子束或化學反應氣體等手段，在真空環境下對材料進行物理或化學蝕刻。例如，反應離子刻蝕（RIE）是一種常見的干法蝕刻技術。在RIE中，通過將反應氣體（如氯氣、氟氣等）引入真空腔體，產生等離子體，等離子體中的活性粒子（如離子、自由基等）與材料表面發生物理碰撞或化學反應，從而實現材料的去除。
- **特點**
- **各向異性蝕刻**：蝕刻速率在垂直方向上遠大于水平方向，能夠實現高深寬比的結構。例如，通過優化反應離子刻蝕的工藝參數，可以蝕刻出深寬比高達幾十甚至上百的硅結構，這對于制造微納尺度的機械部件和高密度集成電路非常重要。
- **優點**：蝕刻深度和形狀精度容易控制，能夠實現復雜的三維結構加工。例如，在制造MEMS微懸臂梁時，干法蝕刻可以精確地控制懸臂梁的厚度和寬度，保證其力學性能。
- **缺點**：設備成本較高，工藝復雜，蝕刻速率相對較慢。例如，高精度的干法蝕刻設備需要高真空環境和復雜的氣體控制系統，投資成本較高。
- **應用實例**：在微機電系統中，干法蝕刻用于制造微懸臂梁、微齒輪等復雜機械結構。例如，通過干法蝕刻硅片，可以制造出用于生物檢測的微懸臂梁傳感器，其懸臂梁的厚度和長度精度可以達到微米級別。
三、深度蝕刻工藝的關鍵因素
1. **蝕刻速率**
- 蝕刻速率是指單位時間內材料被蝕刻掉的厚度。它受到多種因素的影響，包括蝕刻劑的種類、濃度、溫度、氣體壓力等。例如，在濕法蝕刻中，氫氟酸的濃度越高，溫度越高，二氧化硅的蝕刻速率通常越快。在干法蝕刻中，等離子體的密度和離子能量對蝕刻速率也有重要影響。高密度的等離子體和高能量的離子可以加快材料的去除速度。
2. **蝕刻選擇性**
- 蝕刻選擇性是指蝕刻劑對不同材料的蝕刻速率之比。例如，在半導體制造中，希望蝕刻劑對硅的蝕刻速率遠大于對二氧化硅的蝕刻速率，這樣可以保護二氧化硅層下的硅基底。在實際工藝中，通過選擇合適的蝕刻劑和工藝參數，可以實現高選擇性的蝕刻。例如，在干法蝕刻中，通過調整反應氣體的成分和比例，可以改變蝕刻劑對不同材料的選擇性。
3. **蝕刻均勻性**
- 蝕刻均勻性是指在整個蝕刻區域蝕刻深度和速率的一致性。在大面積的蝕刻過程中，蝕刻均勻性尤為重要。例如，在半導體晶圓的蝕刻中，如果蝕刻不均勻，會導致不同區域的器件性能差異。影響蝕刻均勻性的因素包括蝕刻設備的均勻性、蝕刻劑的分布、氣體流量的穩定性等。在干法蝕刻中，通過優化等離子體的分布和氣體流量的均勻性，可以提高蝕刻均勻性。
4. **蝕刻深度和形狀控制**
- 深度蝕刻的關鍵是精確控制蝕刻深度和形狀。在濕法蝕刻中，通過控制蝕刻時間、蝕刻劑濃度和溫度等參數來實現深度控制。例如，對于氫氟酸蝕刻二氧化硅，可以通過精確控制氫氟酸的濃度和蝕刻時間來得到所需的蝕刻深度。在干法蝕刻中，通過控制離子能量、等離子體密度和蝕刻時間等參數來實現深度和形狀的精確控制。例如，在反應離子刻蝕中，通過調整離子束的方向和能量，可以實現高深寬比的各向異性蝕刻，制造出復雜的三維結構。
四、深度蝕刻工藝的未來發展方向**
1. **更高精度的蝕刻技術**
- 隨著微納加工技術的不斷發展，對深度蝕刻的精度要求越來越高。例如，在下一代半導體芯片制造中，需要實現納米級別的蝕刻精度，以制造更小尺寸的晶體管和更復雜的集成電路。這將推動蝕刻技術向更高精度的方向發展，包括開發新型的蝕刻設備和工藝方法。
2. **綠色環保蝕刻技術**
- 傳統的蝕刻工藝中，許多蝕刻劑對環境有害。例如，一些含氟的蝕刻劑會對大氣層造成破壞。未來，開發綠色環保的蝕刻技術將成為一個重要方向。這包括尋找無毒、無害的蝕刻劑，以及改進蝕刻工藝，減少蝕刻過程中有害物質的排放。
3. **多材料兼容的蝕刻工藝**
- 在微納器件制造中，常常需要對多種材料進行蝕刻。例如，在制造復合材料的微機電系統時，需要同時蝕刻硅、金屬、聚合物等多種材料。因此，開發能夠兼容多種材料的蝕刻工藝具有重要意義。這將有助于提高微納器件的集成度和性能，推動微納技術在更多領域的應用。
